Medidor de fluxo de óleo lubrificante

A visão geral do medidor de fluxo de óleo lubrificante:
O medidor de fluxo de óleo lubrificante é um instrumento de fluxo volumétrico leve para o dispositivo de contagem acumulada de rodas e o dispositivo de retorno a zero, o medidor de fluxo de óleo lubrificante é amplamente utilizado para o controle de fluxo de líquidos em várias áreas industriais, adequado para vários tipos de medição de líquidos, como petróleo bruto, diesel, gasolina, etc., com grande alcance, alta precisão, uso e manutenção convenientes e outras características, ao mesmo tempo que o medidor de fluxo de diesel também pode atender a medição de fluxo de líquidos em todas as áreas de petróleo, química, medicina, alimentos, metalurgia, energia elétrica, transporte e outros.

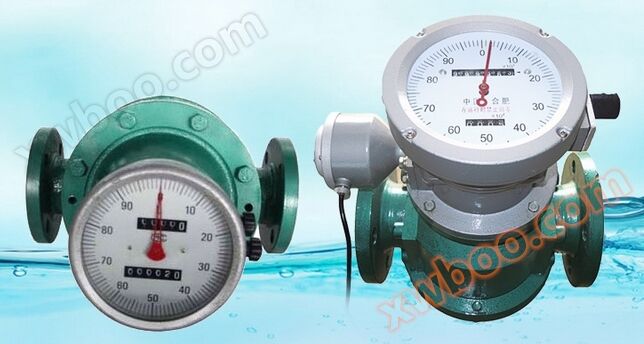

O medidor de fluxo de engrenagens elípticas da série HY-LC (medidor de fluxo de óleo lubrificante) é um medidor de fluxo volumétrico que mede a soma do fluxo de líquido dentro do tubo, o medidor tem alta precisão de medição, é pouco afetado pela viscosidade do líquido, não é necessário instalar um segmento de tubo direto diante da mesa e é amplamente usado para medir o fluxo acumulado de meios de alta viscosidade.

Preço por atacado:

Princípio de medição do medidor de fluxo de óleo lubrificante

Na diferença de pressão líquida entre as duas extremidades da câmara de medição do medidor de fluxo, um par de engrenagens elípticas gira continuamente no rolamento e elimina o líquido, medindo o número de rotações da engrenagem elíptica para saber o valor total do líquido do medidor de fluxo. Se o volume Q da rotação da engrenagem elíptica durante uma semana, o número de rotações da engrenagem elíptica por unidade de tempo é N, o volume de líquido que flui durante esse tempo é NQ.

Características do produto do medidor de fluxo de óleo lubrificante

De acordo com os requisitos, o medidor de fluxo de óleo lubrificante instalado corretamente, quando usado, pode garantir a precisão suficiente, geralmente a precisão do valor acumulado pode chegar a 0,5 grau, é um medidor de fluxo mais preciso. No entanto, se o fluxo de mídia medida foi usado demais.

Pequeno, o efeito do erro de vazamento do instrumento será saliente e não pode mais garantir a precisão suficiente da medição. Portanto, os medidores de fluxo diesel de diferentes especificações têm um valor permitido para o fluxo de uso pequeno ***, e a precisão da medição só pode ser garantida quando o fluxo real medido é maior do que o valor permitido do fluxo limite inferior.

Em segundo lugar, o uso do medidor de fluxo de óleo lubrificante deve prestar atenção à temperatura do meio medido não pode ser excessivamente alta, caso contrário, não só aumentará o erro de medição, mas também a possibilidade de engarrafamento da engrenagem. Para isso, o medidor de fluxo de óleo é usado dentro da faixa de temperatura de uso especificada pelo instrumento.

Parâmetros de desempenho do medidor de fluxo de óleo lubrificante

Conexão do medidor de fluxo: Conexão de flange: DN10 a DN200

Classe de precisão do medidor de fluxo: Tipo comum 0,5 grau, alta precisão 0,2 grau

Pressão do medidor de fluxo: Tipo comum 1.6MPa, Tipo de alta pressão 3.2MPa

Temperatura de resistência do medidor de fluxo: Tipo normal <120 ℃, Tipo de alta pressão <200 ℃

Material de produção do medidor de fluxo: ferro fundido, aço fundido, aço inoxidável, etc.

Peças giratórias: liga de alumínio, aço inoxidável, etc.

Filtro de óleo opcional

O medidor de fluxo de óleo deve limpar a tubulação antes da instalação. Se o líquido contém partículas sólidas, o filtro deve ser instalado acima da tubulação;

O medidor de fluxo de óleo lubrificante não tem requisitos para o segmento direto dianteiro e traseiro. Pode ser instalado horizontalmente ou verticalmente. Quando instalado, o eixo de rotação da engrenagem elíptica do medidor de fluxo deve ser paralelo ao solo

Alcance de medição do medidor de fluxo de óleo lubrificante e pressão de trabalho

Código de seleção do medidor de fluxo de óleo lubrificante

LAMedidor de fluxo de engrenagens (medidor de fluxo de engrenagens redondas)

Visão geral

É um novo tipo de medidor de fluxo volumétrico, também chamado de medidor de fluxo Foda, usado para medir o fluxo de líquido ou o fluxo instantâneo em tubos contínuos ou intermitentes de precisão, adequado para medição de fluxo de meios de alta viscosidade como óleo pesado, polivinil, resina e outros, pequenos fluxos podem ser medidos com precisão.

Princípio de funcionamento e estrutura

A cavidade do medidor de fluxo tem um par de engrenagens engrenadas entre si como rotores, as duas engrenagens e a cavidade podem formar um volume fixo, chamado de volume padrão, o fluxo é medido pelo cálculo de um número de volumes padrão de fluxo dentro de um determinado tempo.

Esquema da estrutura do medidor de fluxo de engrenagens

Características

a medição do fluxo não tem relação com o estado de fluxo do fluido;

l Quanto maior a viscosidade do meio, menor a quantidade de vazamento do vazamento da engrenagem e do espaço de medição, portanto, quanto maior a viscosidade do meio medido, menor o erro de vazamento, mais favorável para a medição.

L O medidor de fluxo de engrenagens é de alta precisão, adequado para o fluxo e a medição de meios de alta viscosidade, mas não é adequado para fluidos que contêm partículas sólidas e requerem filtros adicionais. Se houver gás misturado no meio, também pode causar erros de medição.

L Pequeno volume, peso leve, ruído de vibração durante a operação é pequeno, pode medir viscosidade de fluido de até 10000pa.s. A precisão da medição é de 0,5 e 0,2 graus. Ampla faixa de medição*** até 50:1

Existem vários tipos de uso geral, tipo de alta pressão, tipo de alimentos e outros, adequados para medição de fluxo pequeno de vários líquidos limpos.

Parâmetros técnicos

1) Parâmetros do instrumento

b) Utilização do ambiente

Temperatura -20 ℃ ~ + 50 ℃ Umidade 5% ~ 95% pressão 85kpa ~ 106kpa

3) Indicadores elétricos

1. 1. fonte de energia: bateria de lítio 3.6V de fonte de energia interna, consumo de energia <1mw; fonte de energia externa 12VDC ~ 24VDC, consumo de energia <2w;
2. Modo de saída: pulso, corrente, RS485Mudbus, protocolo Hart - etc.;

Dimensões

Instalação

Em qualquer direção, o segmento anterior não requer segmento direto. Se houver impurezas, é necessário adicionar filtros.

Código do modelo
